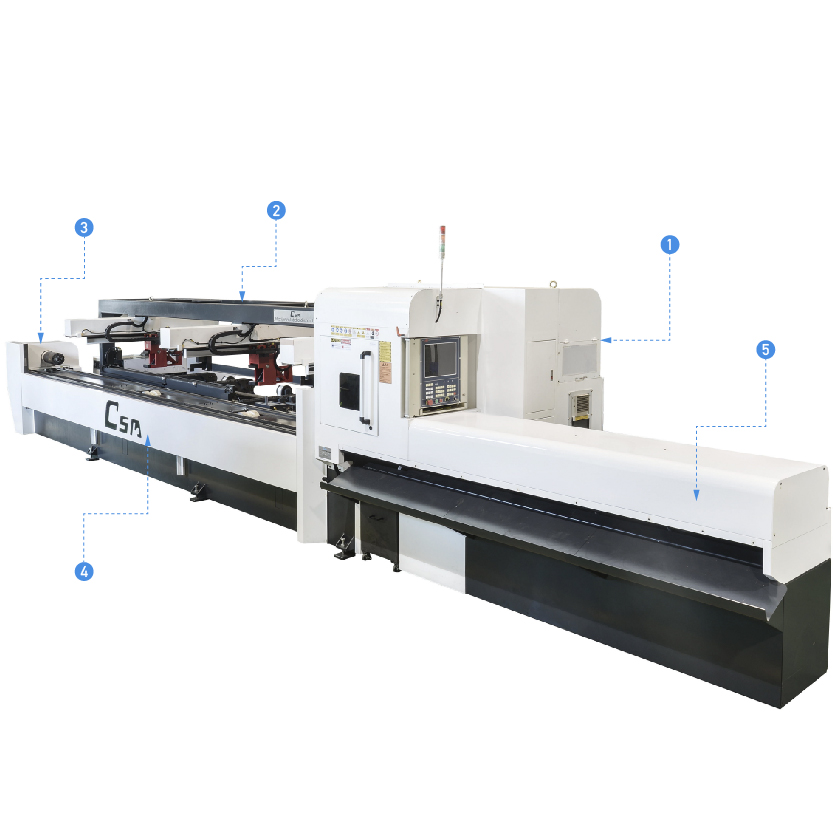

LS150-4 光纖雷射切管機
- 最大加工能力：OD20~150 mm
- 最大上料長度 ＠6000 mm
- 最短餘料長度 ＠45 mm
- 5軸伺服驅動

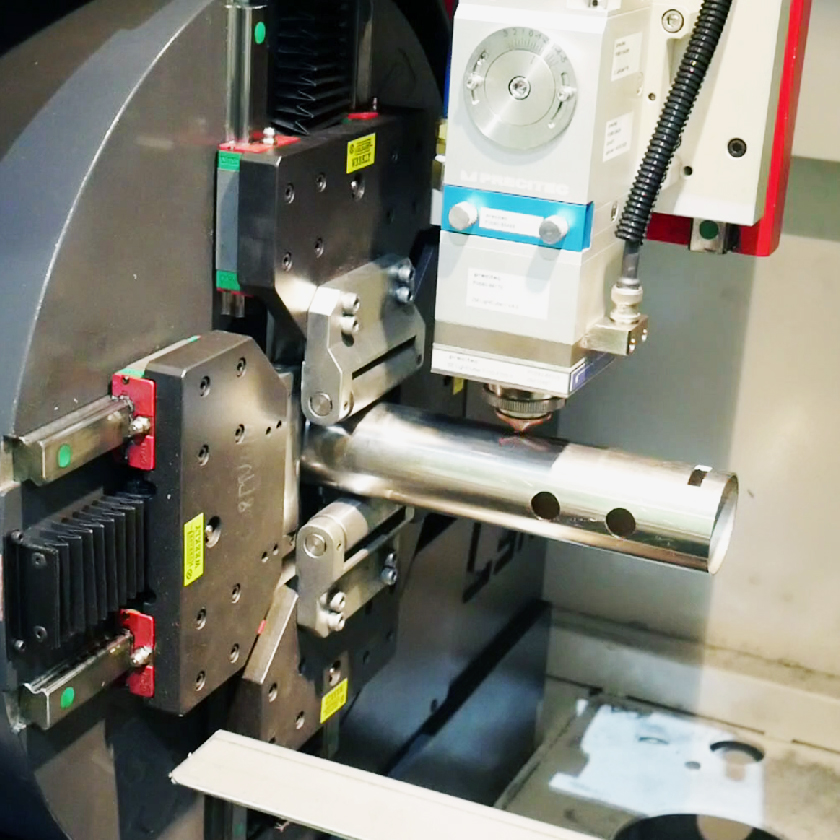

1.雷射頭 :
- Ｘ軸、Ｚ軸伺服驅動，位移速度達500 mm/sec
- 可切割圓管、方管、長方管、橢圓管、圓形環管
- 定位精度達±0.03mm
2.前卡盤 :
- 全球國際設計專利
- 轉管伺服驅動
- 氣動夾管
- 聯動式設計，可夾持圓管、方管、長方管、橢圓管、圓形環管
3.客製化上料機，可因應不同管型及管徑

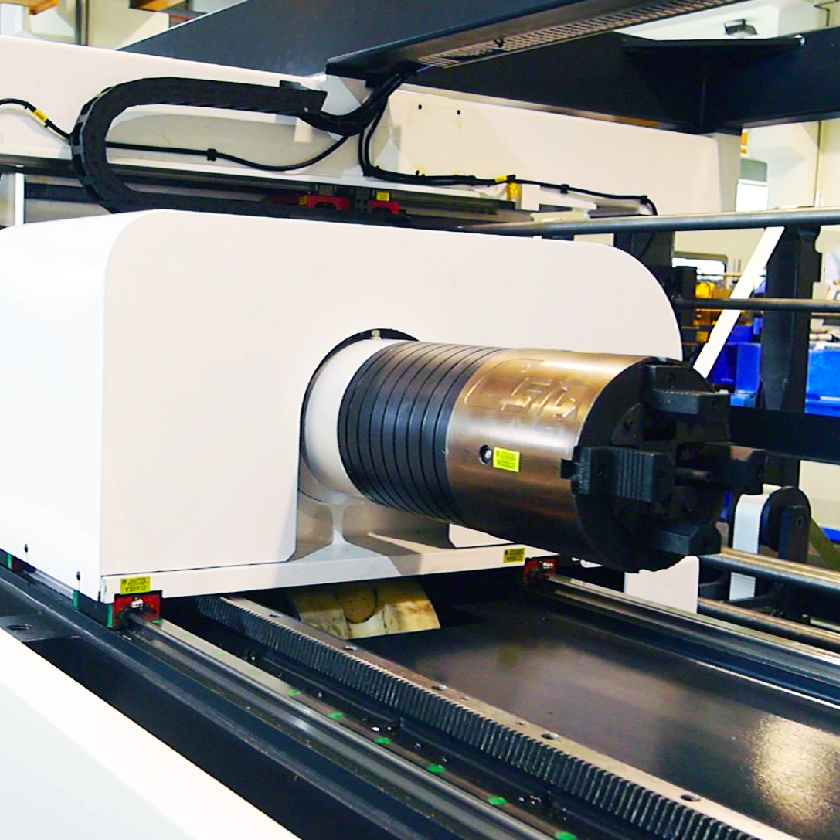

4.送料座 :
- 送料伺服驅動，位移速度可達777mm/sec，最大有效位移距離達6700mm
- 後卡盤：全球國際設計專利。聯動式設計，轉管為伺服驅動，夾管為氣動，可夾持圓管、方管、長方管、橢圓管、圓形環管
5.氣動安全護欄，方便操作者日常保養及維修
6.客製化下料裝置，配合變徑輪管撐設計，可因應不同管型及管徑
|
規格敘述 |
單位 |
LS208-4 |
LS150-4 |
|
最大上料長度 |
mm |
6000 |
6000 |
|
最短餘料長度 |
mm |
140 |
45 |
|
X軸雷射頭平移最大距離 |
mm |
220 |
200 |
|
X軸雷射頭平移最高速度 |
mm/sec |
500 |
500 |
|
Y軸送料最大距離 |
mm |
6600 |
6700 |
|
Y軸送料最高速度 |
mm/sec |
834 |
777 |
|
Z軸雷射頭升降最大距離 |
mm |
150 |
110 |
|
Z軸雷射頭升降最高速度 |
mm/sec |
500 |
500 |
|
B & B1 軸前、後卡盤轉管最高速度 |
degree/sec |
375 |
450 |
|
最大加工管徑 |
mm |
20~208 |
20~150 |
|
往復定位精度 |
mm |
±0.03 |
±0.03 |
|
機台尺寸(長X寬X高) |
mm |
10500x1800x2400 |
11000x1800x2100 |
|
傳輸媒介 |
fiber |
fiber |
|
|
輸出功率 |
(選配) |
1000W 1500W 2000W 3000W |
1000W 1500W 2000W |
