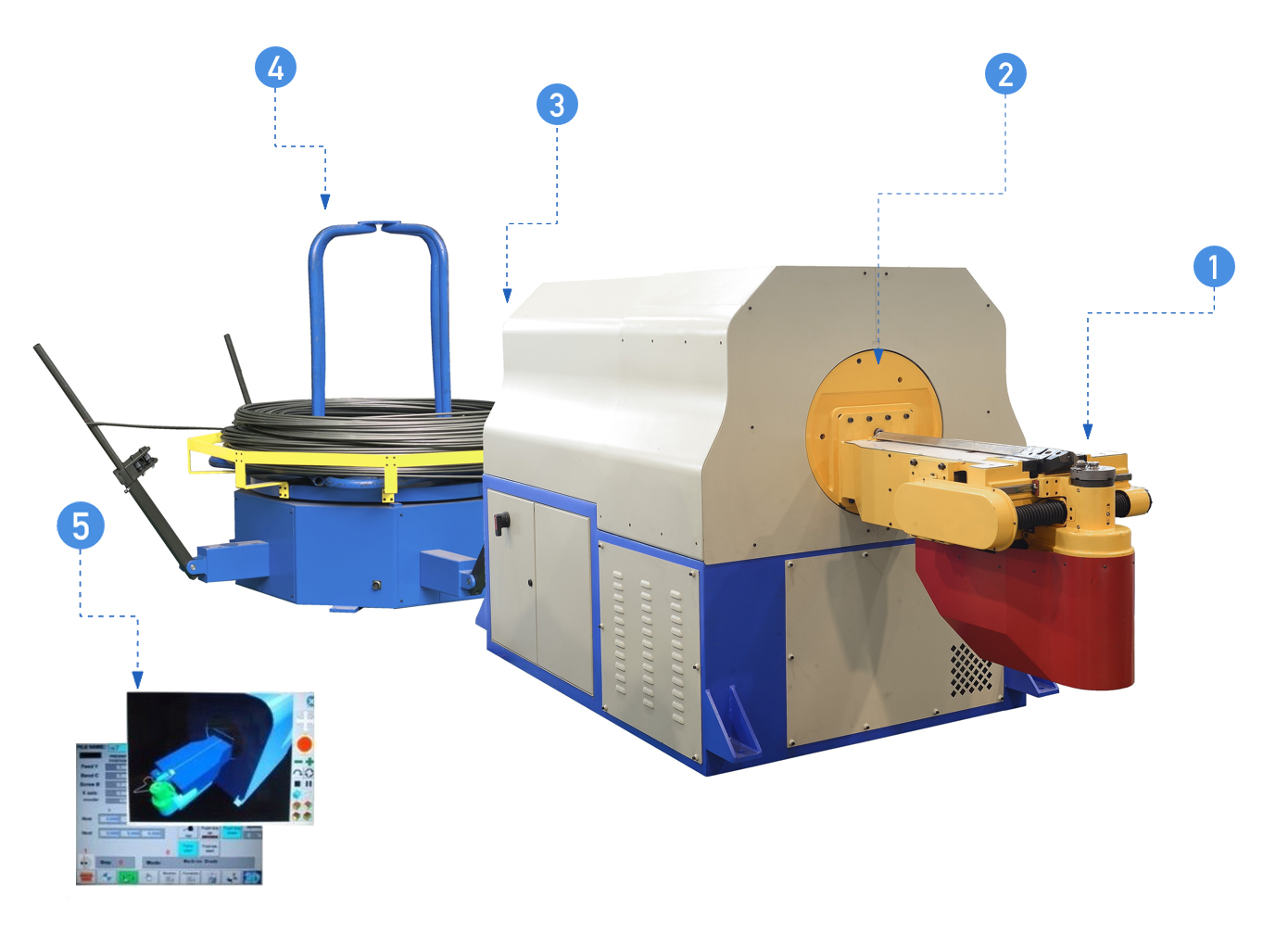

- 彎線 > 伺服驅動
- 切斷 > 油壓驅動
- 模具轉換 > 伺服驅動
- 模具為同心圓設計，配合機頭平行位移，可讓加工彈性達到最大
-
- 機頭 > 伺服驅動
- 機頭長度可根據需求加長，降低干涉機率
-
- 整直 > 油壓驅動
- 送料 > 伺服驅動
- 線盤 >AC馬達驅動
-
- 控制器：
- 高階工業用電腦
- 15吋觸控螢幕
- 可執行3D管件成形預視及干涉模擬
|
規格 |
單位 |
彎線機 WB 10-A |
彎線機 WB 14-A |
|
加工線徑範圍 |
mm |
4~10 |
6~14 |
|
彎曲速度 |
deg/sec |
1000 |
600 |
|
彎曲精度 |
degree |
±0.01 |
±0.01 |
|
送料速度 |
m/min |
50 |
50 |
|
送料精度 |
mm |
±0.1 |
±0.1 |
|
機頭旋轉速度 |
deg/sec |
440 |
440 |
|
機頭旋轉精度 |
degree |
±0.01 |
±0.01 |
|
最大壓力 |
kgf/cm² |
140 |
140 |
|
總功率 |
kw |
13.4 |
14.9 |
|
機器寬度 |
mm |
1300 |
1300 |
|
機器高度 |
mm |
1715 |
1715 |
|
機器長度 |
mm |
3450 |
3450 |
|
機器重量 |
kg |
2400 |
2400 |
